基于DOE试验设计提高磁鼓电机输出力矩

磁鼓电机是彩色录像机的关键部件之一，国外同类产品的扭矩指标在210g.cm以上，基于这一水平，某厂工程师对电机质量进行了调查，不合格率为23%。决定采用DOE测试设计来提高电机的输出扭矩。

第一步:明确质量改进和测试的目的。

该测试的目的是提高磁鼓电机的输出扭矩。

步骤2:选择响应变量

注意区分指标的三种情况——看起来小，看起来大。这是正交实验和田口方法的特点。在这个例子中，输出扭矩被用作检查指标，这是一个雄心勃勃的特征，要求越大越好。

第三步:确定因素和水平。

据工程师分析，影响输出转矩支点的因素有三个:磁化量、定位角度和线圈匝数。根据以往的经验，分别确定了三个等级和名单。

第四步:制定实验计划。

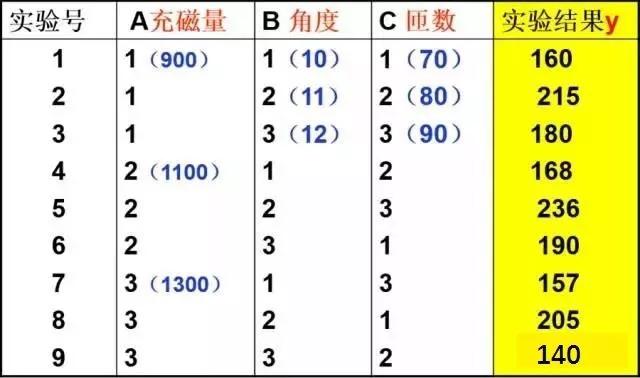

选择L9(34)，可直接从统计软件获得:

第五步:测试并确定测试结果。

测试要点:

测试顺序应该是随机的；

每次试验的环境条件基本相同；

确定样本量:3个测量数据和50个离散数据；

不仅记录响应数据，还记录环境数据；

确保测量系统可信(MSA)；

认真填写数据，不要乱放。

第六步:建立模型，分析数据。

分析数据，需要事先建立数学模型——这是DOE方法的基本策略；

这一步有两个重要任务要做:a、通过计算整理，编制“手段分析表”；b .手动绘制“主效果图”。

第七步:分析数据，做出测试结论。

选择标准:

如果是大特性:取最大响应对应的级别；

如果是小长相:取最小反应对应的级别；

如果是想要的特征:取适度反应对应的水平。

工程推断:

1)重大因素安排:B-A-C

2)最优因子水平组合:A2 B2 C3

最佳工艺设定:磁化量1100:定位角度11；线圈匝数80
