统计过程控制SPC的核心工具（控制图）

过程控制是以影响过程结果的因素为加工对象的活动，遵循生产过程制造质量，预防为主的原则。在实施过程管理中，控制图技术是质量控制的有效手段，也是统计过程控制技术的核心工具。

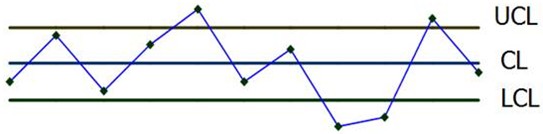

控制图是一种带有控制界限的图表，用于分析和判断过程是否处于稳定状态。控制图的基本形式是纵坐标为特征值，横坐标为样本数或时间。图上有三条线:上控制线VCL，中心线CL，下控制线LCL。统计过程控制是一种利用控制图来控制过程质量的统计方法。

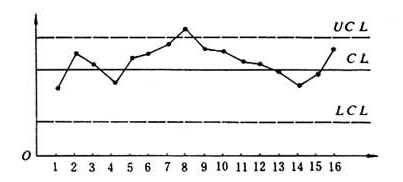

程控控制图结构图

控制图中过程控制的判断规则

规则1:数据点超过(低于)中心线3σ；

规则二:连续两点中有两点超出(低于)中心线2σ；

规则3:连续五个点中有四个点超出(低于)中心线σ；

规则四:连续七个点大于(小于)中心线；

规则五:连续六个点存在单调上升(下降)趋势；

规则6:十个连续的点中有八个显示出单调的上升(下降)趋势；

规则7:相邻两点之间的数值差大于等于4σ；

控制图失控因素分析

过程失控的原因很多，可以从以下七个主要因素综合分析。

人:操作人员的质量意识、技术水平、文化素养、熟练程度和身体素质；

设备:机械设备的精度、工作稳定性和维护状况；

材料:材料的成分、性能和质量等。

方法:加工工艺、工艺设备、操作规程等。

环境:工作场所的温度、湿度、振动、照明、噪音、净化；

能源:水、电、煤、蒸汽等。

测试:测试方法。
