某称重设备系统有限公司是一家衡器制造集团。其产品范围覆盖五大洲与称重相关的各行各业，从0.1微克到1万吨不等，包括工业衡器、商业衡器、称重系统、衡器和实验室仪器等。，在世界同行中排名第一。公司自成立以来，研发生产高精度称重传感器、称重显示器及各类电子衡器，不断开拓和拓展国内外市场，现已成为国内最大的衡器研究基地。公司很早就开始实施365平台app下载_beat365手机客户端下载_365日博体育备用 管理，365平台app下载_beat365手机客户端下载_365日博体育备用 成为完善流程、减少缺陷、提升绩效、培训员工、保证公司长期高速增长的强大企业文化。管理机构承担公司365平台app下载_beat365手机客户端下载_365日博体育备用 活动的培训和项目指导，“提高GD传感器一次通过率”是公司实施365平台app下载_beat365手机客户端下载_365日博体育备用 的一个例子。

定义阶段

(1)项目背景

称重传感器是将重量转化为电信号的敏感元件，主要由弹性体、应变片、PCB板和电缆组成。传感器的精度直接决定了称重系统的精度。GD传感器(一种摇柱称重传感器)是一种新产品，主要用于汽车衡、轨道衡等产品。

GD传感器已投产半年，但生产线平均合格率一直不高，刚开始只有93%。其中24个传感器因焊后不能返工只能报废，直接损失6.72万元。按照这个生产水平，预计一年后报废造成的直接损失将达到16.6万元。

产品合格率低导致生产效率下降。

生产订单无法按照正常的生产周期完成，影响按时交货。

反复返工造成产品性能不稳定，即使通过测试检验，仍然存在质量隐患。

部分CD传感器内部分发给大恒事业部，质量问题会降低大型衡器首合格率，增加内部故障成本。

大恒产品的质量问题导致维护过度，耗费了太多的人力、物力和财力。

部分GD传感器销往集团其他国外分公司，质量不稳定影响公司声誉。

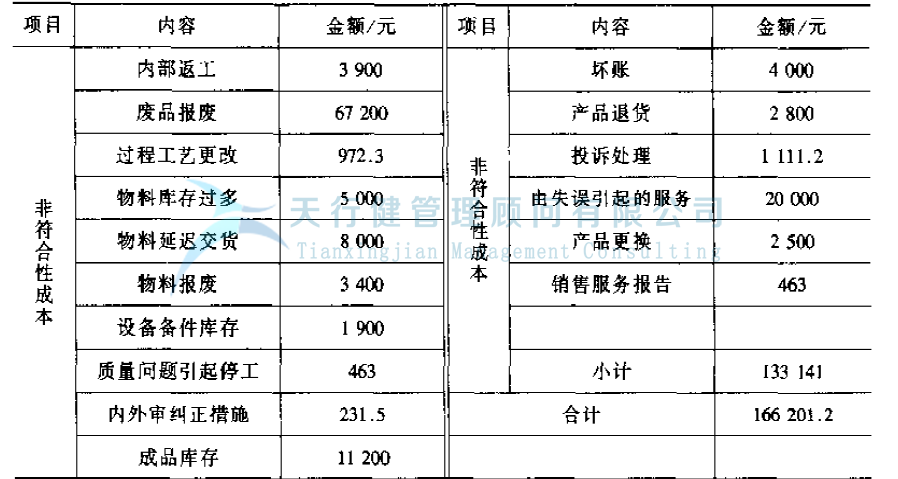

(2)劣质成本分析

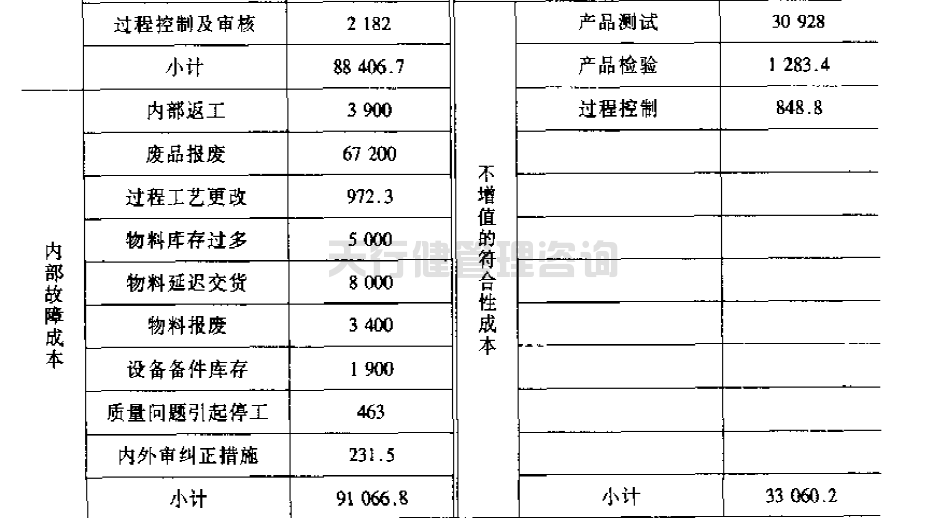

以GD传感器365平台app下载_beat365手机客户端下载_365日博体育备用 项目的销售和内部使用为例(表1-1)。

(3)项目目标

提高GD传感器整个生产过程的适马水平。

电流:2.91σ。

改进:3.6σ。

降低GD传感器的报废率。

当前:1.67%。

改善后:0.3%。

预计经济效益(按年产量预测计算)。

减少直接报废。

降低内部返工和维修以及客户服务维护的成本。

项目完成时间为一年。

(4)项目组的组成。

项目负责人:1人。

小组成员:8人。

测量阶段

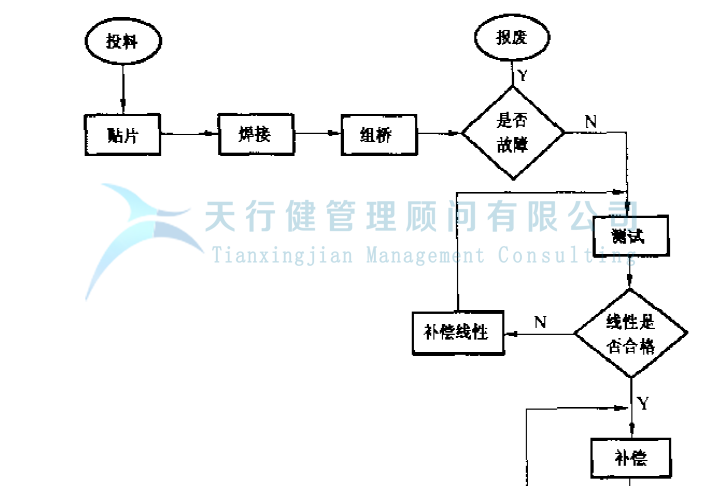

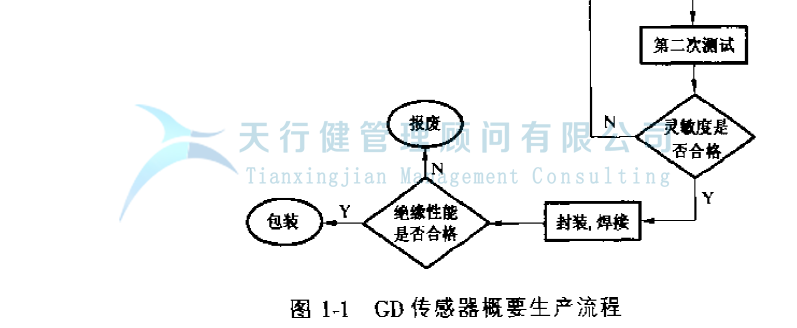

GD传感器汇总生产过程分析(图1-1)。

当前生产过程的西格玛水平:2.91σ。

分析阶段

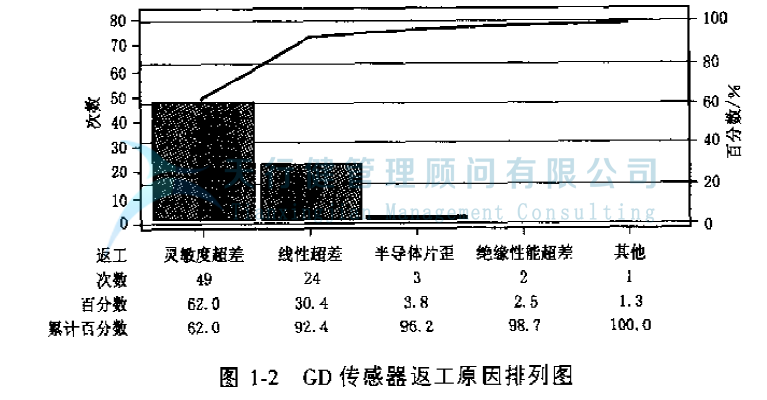

(1)主要缺陷类型分析(图1-2)

导致传感器返工的缺陷类型主要有:灵敏度超差、线性超差、半导体芯片歪斜、绝缘超差等原因。其中灵敏度超差和线性超差占92%，是返工的主要原因。半导体晶圆歪斜和绝缘性能超差占6%，是操作人员违反操作规程造成的，可以通过加强工艺和规程的培训来避免。灵敏度和线性是传感器的主要质量特征。在制造过程中，不同的检验员使用特殊的仪器进行测量，因此人员和操作的一致性对于质量特性的控制非常重要。(天行健咨询一家专门从事精益生产管理的管理咨询公司，365平台app下载_beat365手机客户端下载_365日博体育备用 管理培训咨询和项目咨询)

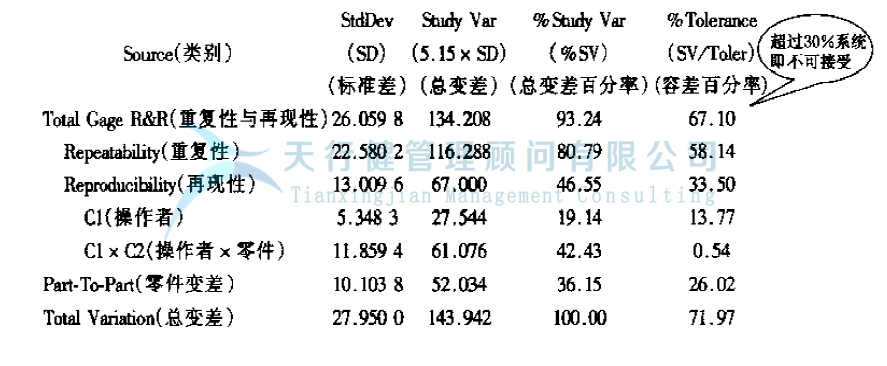

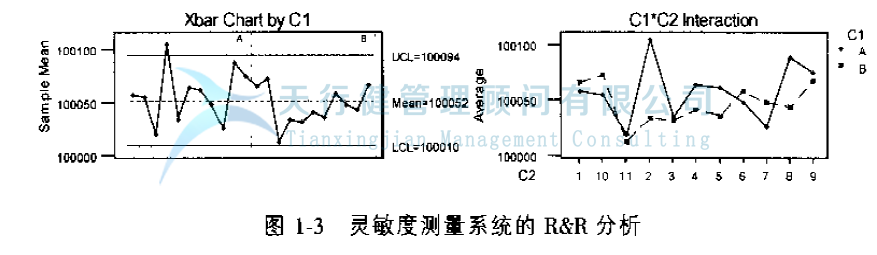

(2)用Minitab软件对灵敏度测量系统进行R&R分析(图1-3)

灵敏度测量系统的分析结果表明，重复性和再现性的容差百分比(%R&R)高达67.1%，因此测量系统误差导致结果不真实，这是质量特性不稳定的主要原因。进一步分析还发现，测量系统的人为因素影响明显:被测传感器的放置方式和位置因人而异，严重影响测量结果的重复性和再现性，测量系统有待改进。

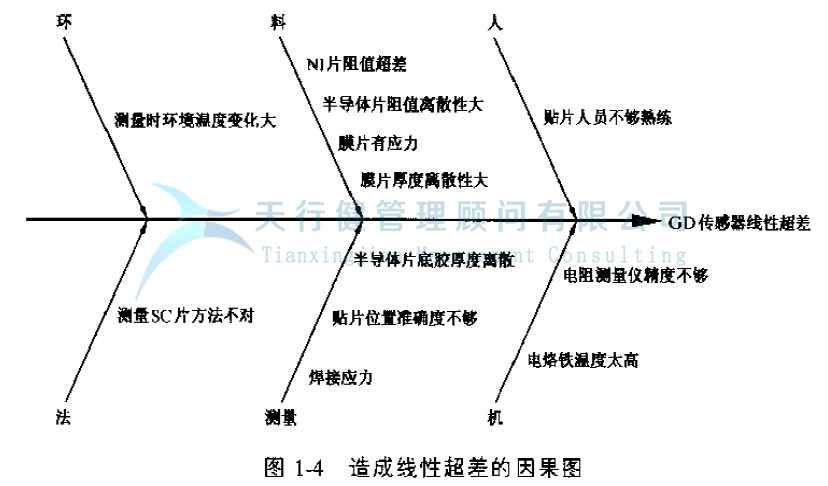

(3)用因果图分析线性超差的原因(图1-4)

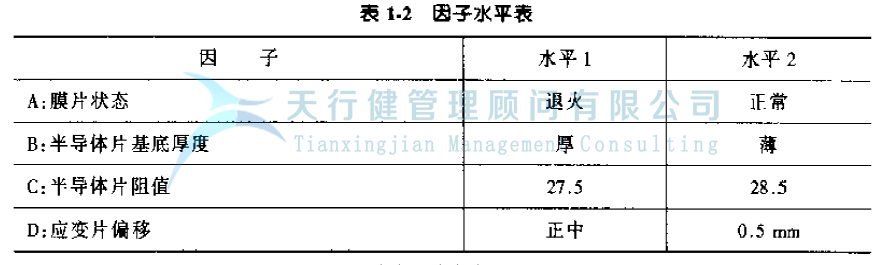

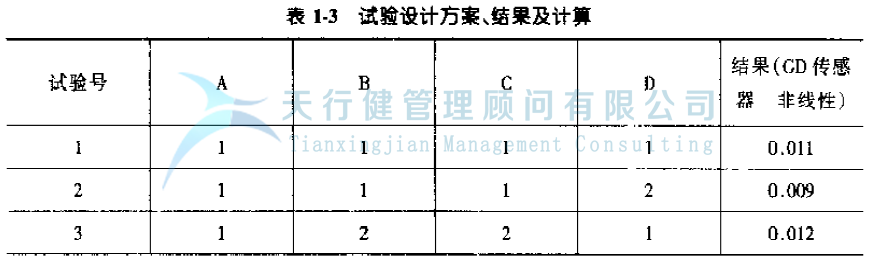

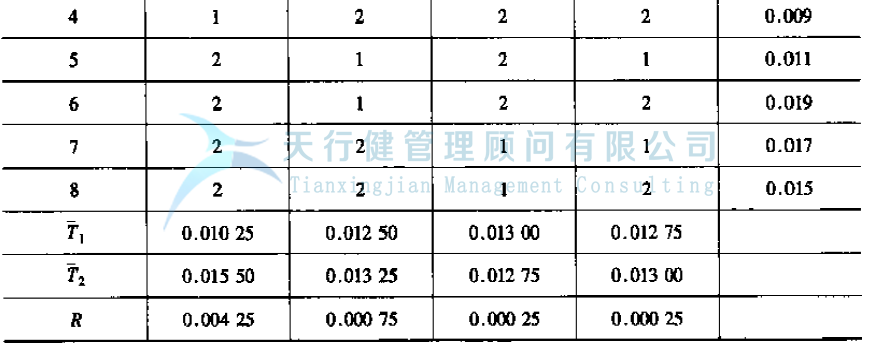

(4)为了确定线性超差的主要原因，进行了DOE试验分析(表1-2、表1-3)。

按范围大小排序，A因子对非线性影响最大，其次是B因子，C和D因子影响不大。由此可见，膜片是否退火是导致传感器非线性的最重要原因，而膜片退火主要是为了消除应力，因此我们可以得出以下结论:膜片的应力是导致非线性返工的主要原因。

改进阶段

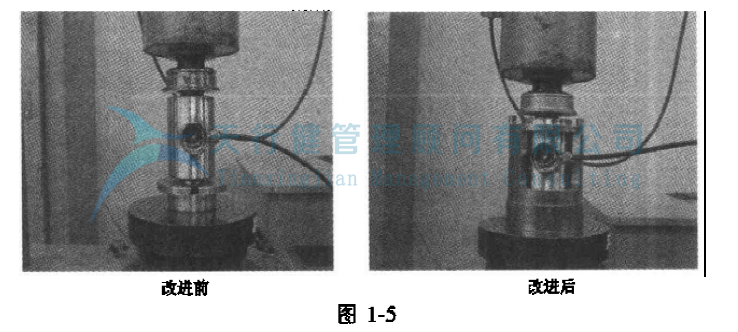

(1)为了减小灵敏度测量系统的误差，制作了专用的测试夹具(图1-5)。

使用该夹具，可以防止侧面测试时传感器位置I的旋转；

消除测试校准过程中的人为因素；

防止传感器前后左右晃动，影响测试精度；

实践证明，改进后的系统R&R误差明显低于改进前:容差百分比由67.1%降至26.51%，效果显着。

(2)隔膜的改进

膜片冲压后增加退火工序，工艺条件为:600℃低温退火5小时；

隔膜的厚度从0.38毫米变为0.40毫米；；

经过上述改进，焊接后的应力大大降低。

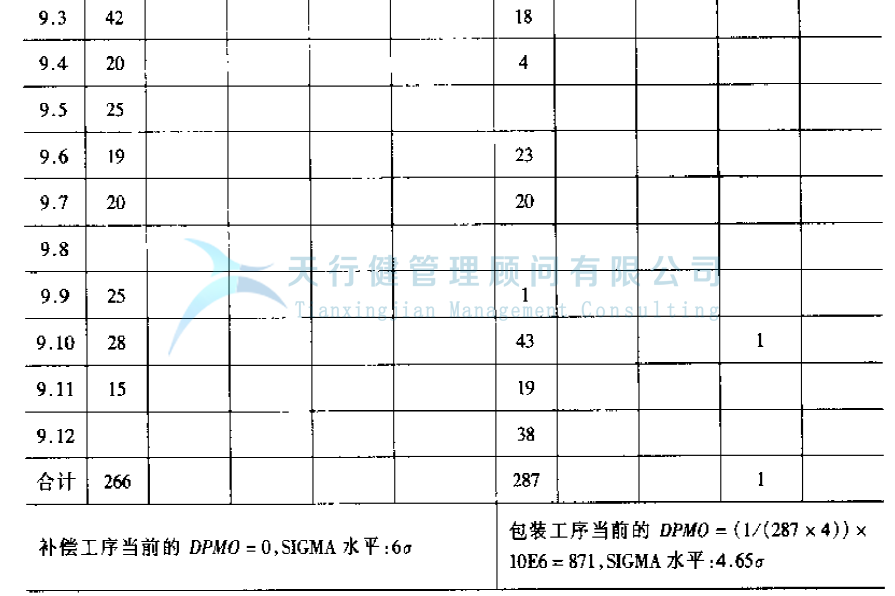

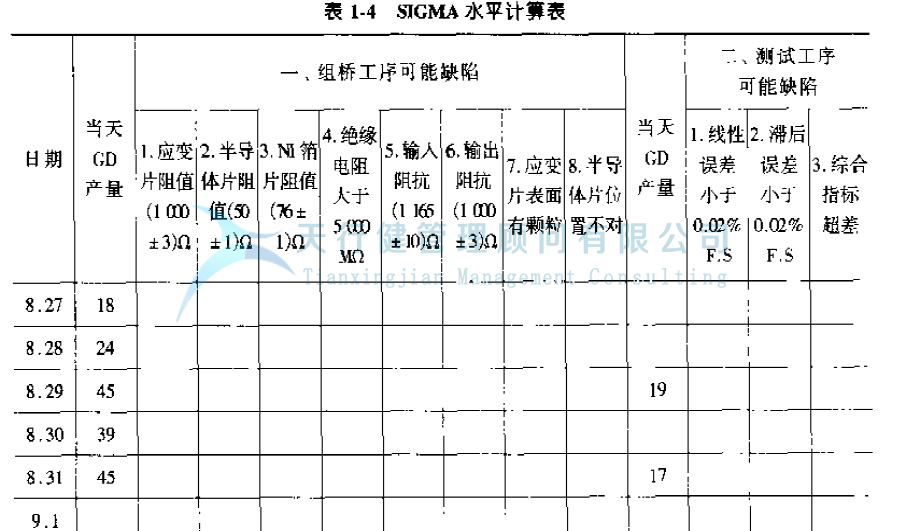

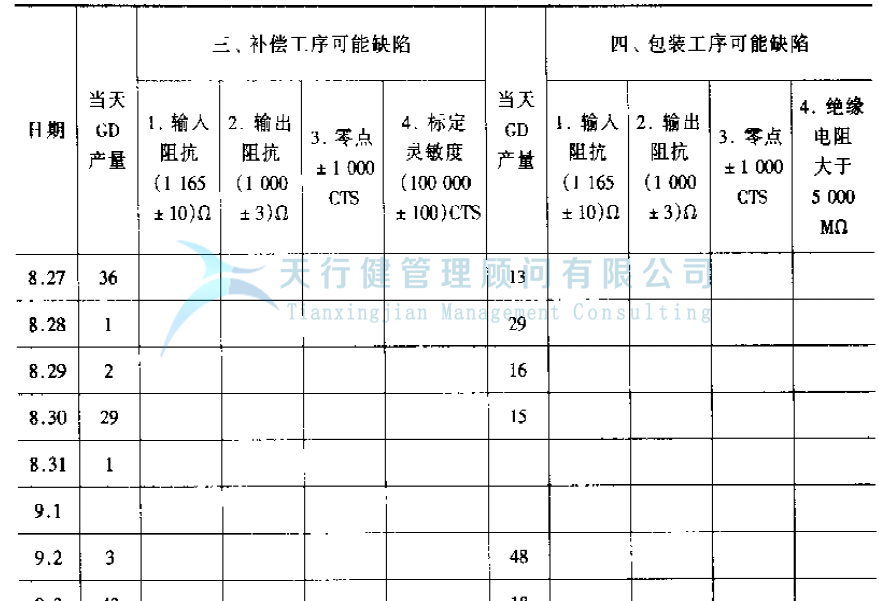

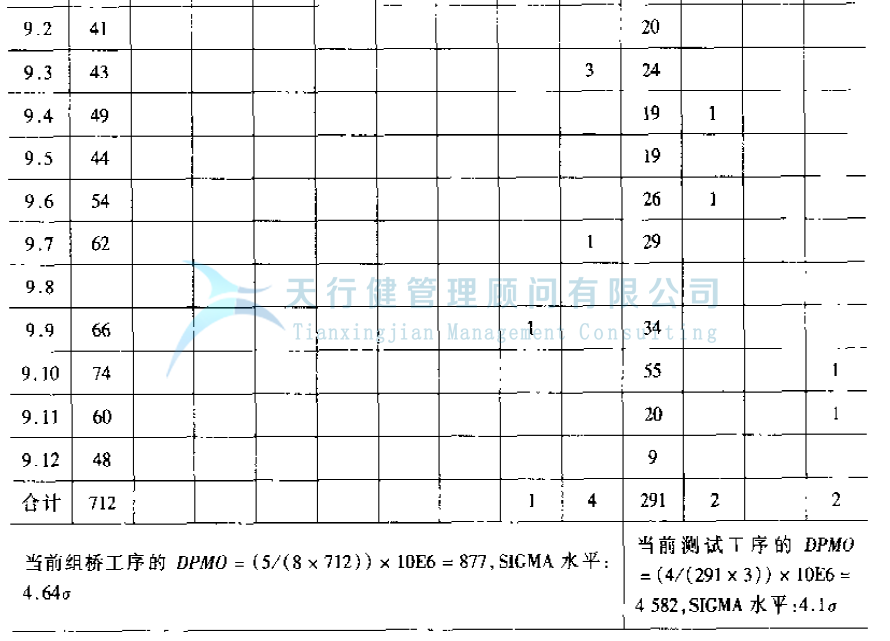

(3)改进后的效果(适马水平计算，表1-4)

整个GD传感器生产过程:DPMO II 877+4582+871=6330，适马水平:3.96σ，废品率为0，均超过项目原预期目标。

控制阶段

更改测试过程文件和操作程序；

更改隔膜设计图；

培训测试过程人员和隔膜检验员。
