基于TRIZ理论的PCF板支撑连接装置研究

TRIZ理论得到了越来越多人的认可，给很多知名企业带来了显着的经济效益。通过对TRIZ理论的分析，我们可以快速发现设计中矛盾的本质，进而利用TRIZ理论提供的工具得到问题的合理解决。用TRIZ理论解决问题打破了现有的思维定势，激发了创新思维，经常寻求其他领域冲突的解决方案。

基于TRIZ理论，分析了整体建筑预制构件外墙模板组装支撑连接装置的作用，并利用工具推导出解决方案:

第一步是总结提炼当前技术体系存在的问题。

目前，支架连接主要存在以下两个问题:

(1)连接件的传热系数远大于混凝土，会在这里形成热桥，降低外墙的保温性能，甚至因结露影响室内装修；

(2)连接器露出现浇内叶板的部分需要后期切割抛光，增加了材料和人工消耗。

第二步是功能分析。

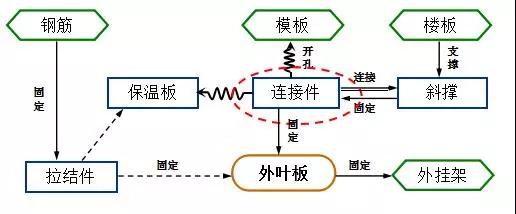

①建立功能模型图。

②在建立的功能模型图中选择目标的问题如下:

1)连接器的打开破坏了模板；

2)连接器穿过绝缘层，自身传热系数高，降低了绝缘性能；

3)花边片不足以固定外叶板。

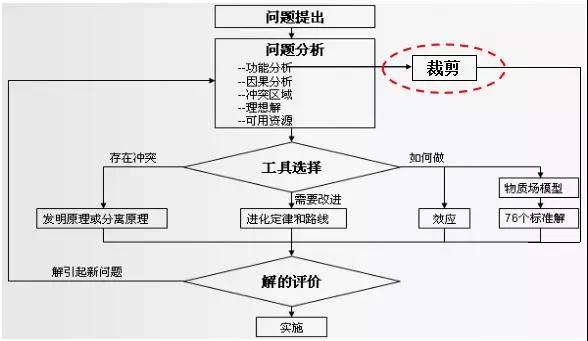

第三步，使用“裁剪工具”裁剪功能模型

第四步，找到解决方案。

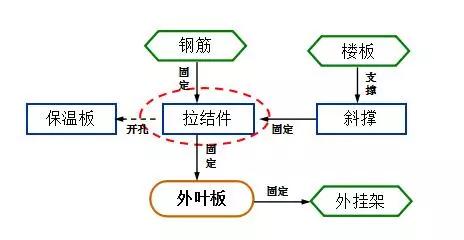

根据功能切割流程，解决方案如下:

(1)“删除”将拉条固定在紧固件上的连接器；

②通过改进紧固件，由紧固件实现原有的连接功能。

解决方案:

研制了一种可替代支撑连接件的不锈钢保温紧固件。该装置具有常规隔热紧固件的低传热系数和抗剪切变形能力。材质为304不锈钢，传热系数约为普通碳钢的三分之一。该装置两端由带内外叶片的穿孔钢筋锚固，符合非组合式夹芯墙板的设计理念。

该装置面向现浇层的一端设有螺栓连接结构。临时固定时，可用专用扳手拧紧螺丝，将装置与斜撑连接，拆装方便。

该装置采用暗螺栓连接接头，拆除后内壁留有孔洞。用微膨胀混凝土封堵后，表面与两侧混凝土基本一致，不留后期装修隐患。
